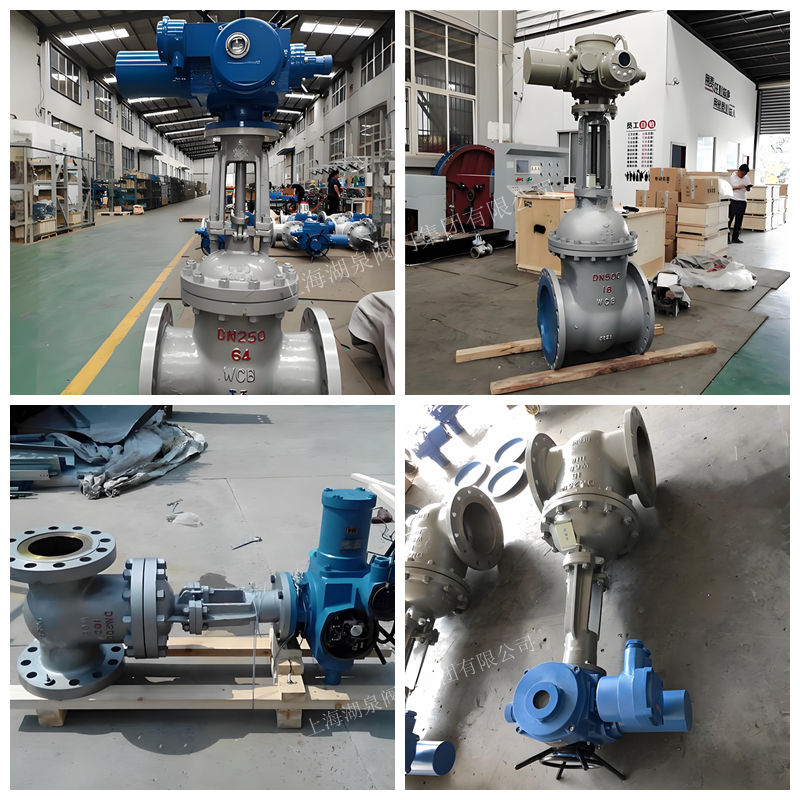

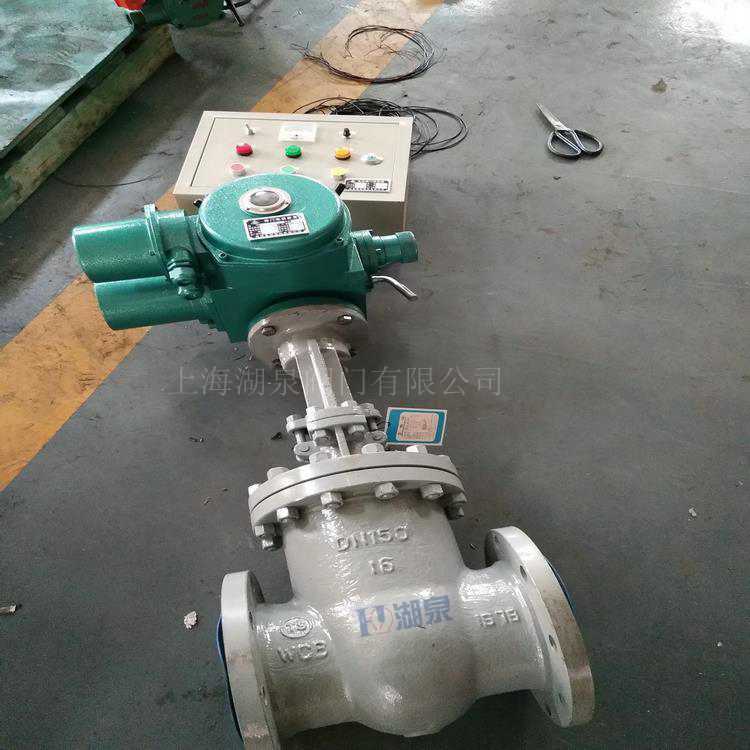

Z941W-16P DN100電動閘閥作為工業管道系統中關鍵的控制元件，其型號編碼蘊含了豐富的技術信息：“Z”代表閘閥，“9”代表電動驅動，“4”代表法蘭連接，“1”代表明桿楔式剛性單閘板結構，“W”表示閥座密封面由閥體直接加工而成（即全不銹鋼結構），“16”代表公稱壓力為1.6MPa，“P”代表主要過流部件材質為鉻鎳系不銹鋼（如304/304L或321等），而“DN100”則指明了其公稱通徑。該閥門廣泛應用于石油、化工、電力、制藥及食品等行業，尤其適用于硝酸、醋酸等腐蝕性介質以及水、蒸汽等非腐蝕性介質的管路切斷或調節。以下將從核心材質、結構設計、執行機構及綜合性能四個維度，深入剖析其核心優勢。

一、 耐腐蝕材質：應對嚴苛工況的基礎

Z941W-16P型號中的“P”是其區別于碳鋼閥門（C系列）的關鍵特征，決定了其在腐蝕性環境下的生存能力。

1. ‌閥體與閥蓋材質‌
   通常采用ZG1Cr18Ni9Ti（相當于321不銹鋼）、ZG00Cr18Ni10（相當于304L超低碳不銹鋼）或ZG1Cr18Ni12Mo2Ti（相當于316Ti不銹鋼）。這些奧氏體不銹鋼具有優異的耐氧化性酸、有機酸及堿溶液腐蝕的能力。對于DN100口徑的閥門，鑄造成型的閥體內部組織致密，經過固溶處理，消除了焊接應力，確保了在1.6MPa工作壓力下的結構完整性。

2. ‌閥桿與閘板材質‌

   • ‌閥桿‌：多選用1Cr18Ni9Ti或00Cr18Ni10等材料，并經過調質處理和表面氮化處理。這一工藝顯著提高了閥桿表面的硬度、耐磨性及抗擦傷性能，同時保持了芯部的韌性，防止在頻繁啟閉或高壓差下發生斷裂。
   • ‌閘板‌：與閥體材質相匹配，確保整體熱膨脹系數一致，避免在高溫或低溫工況下因材料差異導致密封失效。

3. ‌密封副材料‌
   “W”型設計意味著密封面由閥體和閘板本體材料直接配對。雖然相比堆焊司太立合金（Stellite）的硬質密封，軟密封的不銹鋼對對偶面光潔度要求更高，但其優勢在于無不同金屬間的電化學腐蝕風險，且在全不銹鋼結構中，即使密封面受到輕微劃傷，通過研磨修復即可恢復密封性能，延長了閥門的整體使用壽命。對于強腐蝕性介質如硝酸、醋酸，這種均質材料結構提供了極高的化學穩定性。

4. ‌輔助密封材料‌

   • ‌填料‌：通常采用PTFE（聚四氟乙烯）編織填料或柔性石墨。PTFE具有極低的摩擦系數和卓越的耐化學腐蝕性，適用于大多數酸堿介質；石墨填料則適用于高溫蒸汽工況，耐高溫可達500℃以上。
   • ‌墊片‌：采用304L+PTFE或316L+PTFE復合墊片，既保證了法蘭連接的密封性，又防止了法蘭接觸面的腐蝕。

二、 精密結構設計：保障密封可靠與操作順暢

Z941W-16P的結構設計充分考慮了流體動力學特性、密封可靠性及維護便利性。

1. ‌明桿楔式剛性單閘板結構‌

   • ‌明桿設計‌：閥桿螺紋位于介質之外，避免了介質對螺紋的腐蝕和結垢，便于觀察閥門的開啟程度（開度指示清晰），有利于遠程監控和現場操作判斷。
   • ‌楔式結構‌：閘板呈楔形，依靠介質壓力和楔緊作用實現密封。在關閉狀態下，介質壓力有助于增強密封效果，特別是在低壓至中壓工況下，密封性能穩定可靠。
   • ‌剛性單閘板‌：結構簡單，制造精度高，適用于溫度變化不大、無劇烈熱沖擊的工況。對于DN100口徑，剛性閘板足以承受1.6MPa的壓力載荷。

2. ‌雙閘板中間帶萬向頂結構（部分高端型號）‌
   部分改進型Z941W閥門采用雙閘板中間帶萬向頂?shù)慕Y(jié)構。這種設計允許閘板在關閉過程中自動調整與閥座密封面的吻合度，補償因安裝誤差或管道應力導致的微小變形，從而保證更高的密封比壓，減少泄漏風險。同時，該結構維修方便，閘板互換性好，降低了后期維護成本。

3. ‌低流阻流道設計‌
   閘閥全開時，流道直通，介質流動阻力極小，幾乎無壓力損失。這對于需要保持管道流量和壓力的系統（如供水管網、蒸汽輸送）至關重要，有助于降低泵送能耗。

4. ‌推力軸承配置‌
   在DN100及以上口徑的電動閘閥中，通常在閥桿頂部設置推力軸承。這一設計將閥桿的旋轉摩擦力轉化為滾動摩擦，大幅降低了啟閉扭矩，使得電動執行機構能夠更輕松地驅動閥門，同時也減少了手動操作時的勞動強度。



三、 智能一體化電動執行機構：實現自動化控制的核心

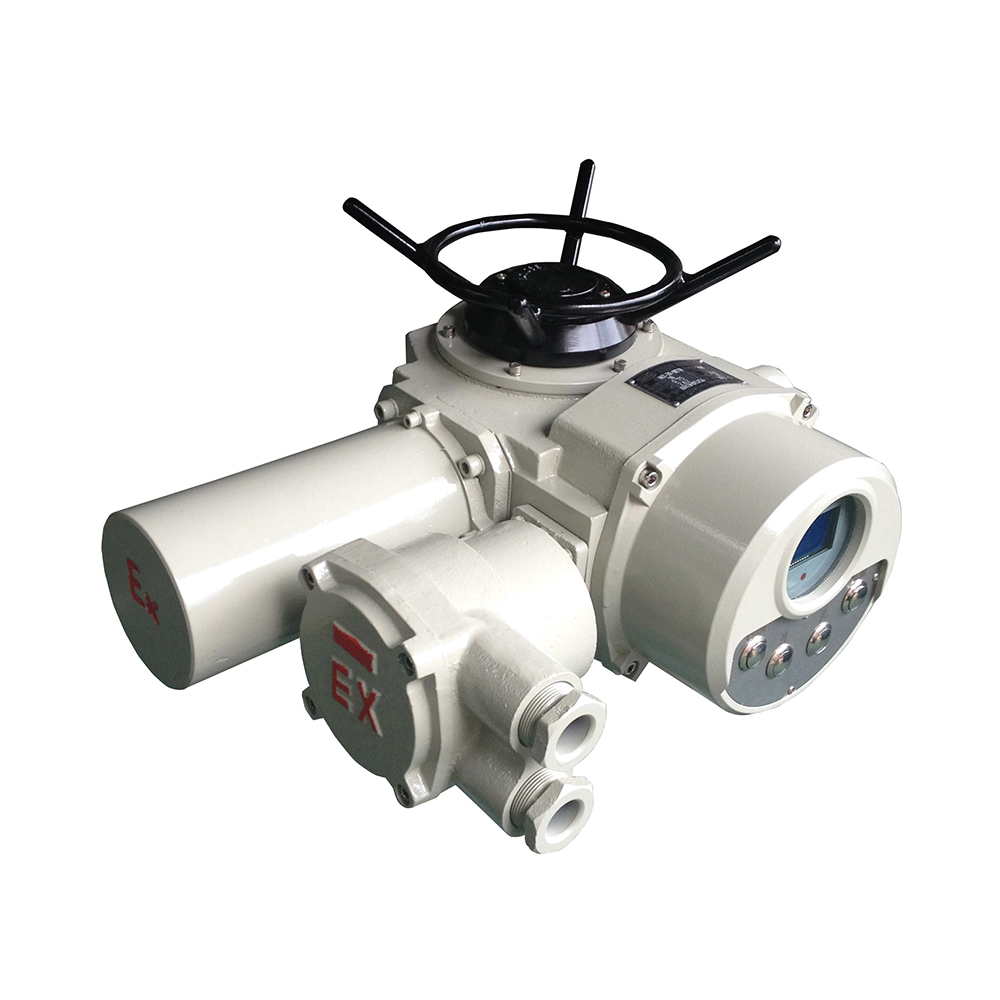

Z941W-16P的“9”代表其配備電動執行機構，這是實現遠程控制和自動化的關鍵。現代Z941W閥門多采用多回轉智能一體化電動執行機構，具備以下優勢：

1. ‌高精度控制與反饋‌
   智能執行機構內置高精度位置傳感器和力矩傳感器，能夠精確控制閥門的開度和關斷位置。支持4-20mA模擬量信號輸入/輸出，可實現閥門的線性調節功能（若選配調節型執行器），滿足過程控制中對流量精確調節的需求。同時，實時反饋閥門狀態（全開、全關、故障）至DCS或PLC系統，提升工廠自動化水平。

2. ‌多重保護機制‌

   • ‌過載保護‌：當閥門遇到卡澀或力矩超過設定值時，執行機構自動切斷電源并報警，防止電機燒毀或閥桿損壞。
   • ‌過熱保護‌：內置溫度傳感器，監測電機繞組溫度，防止長時間連續工作導致過熱。
   • ‌缺相保護‌：在三相電源供電情況下，檢測缺相故障，保護電機安全。
   • ‌手/電動切換‌：配備手動-電動切換手柄，在斷電或調試期間，可輕松切換至手動模式進行操作，確保系統的應急處理能力。

3. ‌防護等級與環境適應性‌
   執行機構外殼通常達到IP65或IP67防護等級，防塵防水，適應潮濕、多塵甚至戶外惡劣環境。部分高端型號還具備防爆認證（Ex d IIB T4），適用于易燃易爆的危險區域。

4. ‌集成化與易維護性‌
   一體化設計將電機、減速箱、控制單元集成在一個緊湊的外殼內，減少了外部接線和安裝空間。模塊化組件設計使得故障診斷和部件更換更加便捷，降低了維護難度和時間成本。




四、 綜合性能優勢與應用場景總結

綜上所述，Z941W-16P DN100電動閘閥憑借其優異的材料選擇、精密的結構設計和智能化的執行機構，展現出以下核心競爭優勢：

1. ‌廣泛的介質適應性‌：得益于不銹鋼材質和PTFE/石墨密封，該閥門可安全應用于水、蒸汽、油品、硝酸、醋酸、尿素等多種介質，尤其在化工行業的腐蝕性介質輸送中具有不可替代的優勢。
2. ‌高可靠性與長壽命‌：閥桿氮化處理、密封面精密加工以及智能執行機構的過載保護，共同確保了閥門在頻繁啟閉和長期運行中的穩定性和耐用性，減少了非計劃停機時間。
3. ‌優異的密封性能‌：楔式結構和自動對中設計（如適用）保證了在額定壓力下的零泄漏或微泄漏，符合嚴格的環保和安全標準。
4. ‌便捷的自動化集成‌：智能一體化執行機構支持與主流控制系統的無縫對接，實現了遠程監控、自動調節和故障預警，提升了整個管道系統的智能化水平和運營效率。
5. ‌良好的經濟性與維護性‌：標準化零部件設計、互換性強的閘板結構以及直觀的開度指示，使得日常維護和備件管理更加簡便和經濟。

‌典型應用場景‌：

• ‌化工行業‌：用于硝酸、醋酸、磷酸等腐蝕性介質的輸送管道切斷。
• ‌電力行業‌：用于火力發電廠的水處理系統、凝結水系統及低壓蒸汽管道。
• ‌制藥與食品行業‌：用于高純度水、潔凈蒸汽及食品級介質的輸送，符合衛生標準要求。
• ‌環保工程‌：用于污水處理、廢氣洗滌等系統中的腐蝕性液體控制。

Z941W-16P DN100電動閘閥以其卓越的綜合性能，成為現代工業管道系統中實現安全、高效、自動化控制的理想選擇。在實際選型和應用中，建議根據具體介質特性、溫度范圍及控制要求，進一步確認材質等級和執行機構參數，以確保使用效果。
